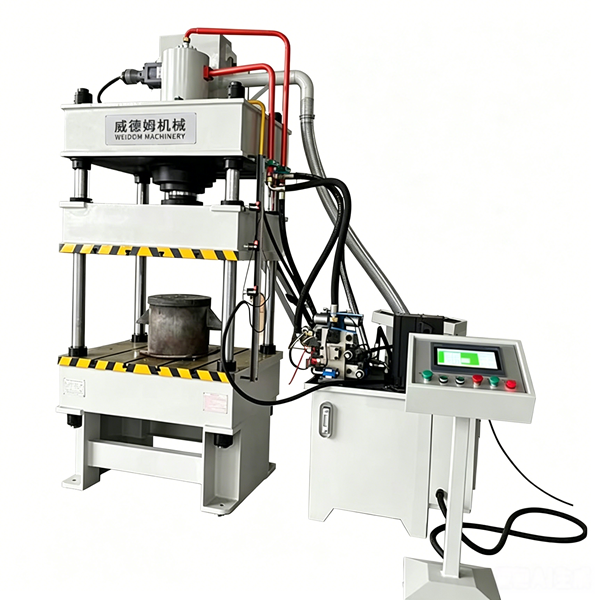

四柱式液压机是一种利用液体压力传递能量、完成多种压制任务的通用机械设备。因其机身由四根立柱支撑上下结构而得名，广泛应用于金属成型、塑料制品、粉末冶金、薄板拉伸等工业领域。

一、结构与组成
该设备主要由以下部分构成：
1.机身：由上横梁、下横梁和四根立柱组成，形成刚性框架，保证压制过程的稳定性。
2.液压系统：包括油泵、控制阀、油箱等，提供压力并控制滑块动作。
3.控制系统：通过电气按钮或PLC（可编程逻辑控制器）实现对压力、速度、行程的调节。
4.滑块：安装在上横梁下方，随液压缸动作上下运动，直接施加压制力。

二、工作方式
操作时，先将模具和工件放置于下横梁工作台上。启动设备后，液压系统驱动滑块下行并施加压力，完成压制、弯曲、冲孔或拉伸等工序。随后滑块返回原位，便于取出成品。整个过程中的压力大小、滑块下降速度、保压时间等均可按工艺要求设定。

三、主要特点
1.结构稳固：四柱导向使滑块运行平稳，偏载承受能力较好。
2.压力可控：可根据材料与工艺调整系统压力，防止过载。
3.操作灵活：支持手动、半自动、自动等多种工作模式，适应单次或连续生产。
4.用途广泛：更换不同模具后，可完成压装、成型、校直、打包等不同任务。

四、常见应用场景
1.金属加工：如轴类零件的压装、金属薄板的拉伸与成型。
2.非金属材料压制：如橡胶制品硫化、塑料制品模压。
3.回收处理：将废纸、废金属等物料压制成块，便于运输与储存。
4.粉末冶金：将金属粉末压制成预定形状的坯件。

五、使用与维护提醒
1.操作前应检查油位、管路连接和模具安装是否牢固。
2.工作过程中注意观察压力表读数，避免长时间超出设备额定压力。
3.定期更换液压油并清洗滤网，保持液压系统清洁。
4.长期停用后再次使用前，应进行低压空运行，确认动作正常。

六、选型考虑因素
在选择适合的四柱式液压机时，可重点关注以下几个方面：
1.公称压力：根据工件所需成形力确定。
2.工作台尺寸：应大于模具及工件的投影范围。
3.滑块行程：需满足工件取出与模具安装的要求。
4.开口高度：决定可放置的工件或模具的厚度。
5.速度要求：包括快下、工进（压制速度）和回程速度。

液压机结构图

活塞杆表面硬度高达-55°C，有效防止密封环损伤，不易刮伤

电镀铬层活塞杆

采用全钢结构，经振动时效处理，机械变形小

下顶杠

液压垫

加热板

双缸

压缩
