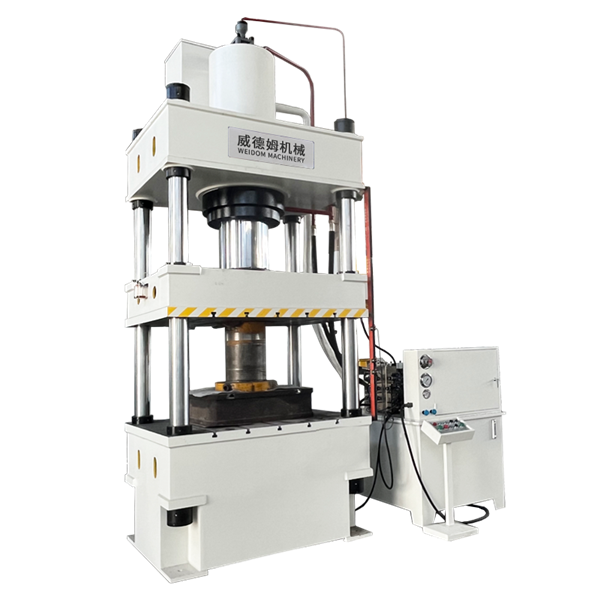

三梁四柱液压机是一种常见的液压成型设备，因其机身由“上横梁、活动梁、下横梁”三根横梁和“四根立柱”组成而得名。它适合完成金属或非金属材料的压制、拉伸、弯曲、翻边、校正、压装等工序，在中小型零部件的批量生产中应用较广。

一、各部件名称与作用
1.上横梁：位于设备顶部，固定主液压缸，承受液压缸向上的反作用力，是压力的起始端。
2.活动梁：又称滑块，位于中间位置，通过主缸活塞带动上下移动，直接接触模具或工件，传递压力。
3.下横梁：位于设备底部，作为工作台面，用于放置模具和下垫板。下横梁内部有时会布置顶出缸，用于顶出工件或辅助脱模。
4.四根立柱：连接上、下横梁，并对活动梁的运动起导向作用。立柱表面通常经过硬化处理并保持润滑，以降低滑动阻力。
5.液压系统：包括油泵、阀组、油箱和油管，为设备提供动力，控制活动梁的升降速度与输出压力。
6.电气控制系统：包括操作按钮、压力表、行程开关或PLC控制面板，用于设定并监控压制过程。

二、工作过程简述
设备启动后，液压系统将油液送入主缸上腔，推动活塞带动活动梁快速下行；在接近工件时转为慢速加压；达到设定压力后保压一段时间（如果需要）；保压结束后，液压系统换向，主缸下腔进油，活动梁回程上升。若下横梁配有顶出缸，顶出缸可在回程前将工件顶出，方便取件。
操作者可根据工艺需要，选择“手动”“半自动”或“自动”模式。手动模式用于模具调试或单件试压；半自动模式下，按下启动按钮后设备完成一个完整动作循环；自动模式则配合输送装置实现连续工作。

三、适用加工类型
1.板材拉伸：例如不锈钢水槽、汽车车门内板、油箱壳体等需深度变形的零件。
2.粉末成型：将金属粉末或陶瓷粉末在模具内压制成块，如刹车片、粉末冶金零件。
3.压装与校正：将轴承、衬套压入壳体，或对弯曲的轴类、平板进行校正。
4.弯曲与翻边：加工折弯件、加强筋、盒形件等。
5.其他工艺：如橡胶制品硫化前的预压、电子元件封装时的塑封成型。

四、设备特点
1.机身刚度较好，活动梁与立柱的配合间隙可控，压制时偏载对精度的影响较小。
2.工作压力和下行速度可分别调节，能适应不同材料（如软铝、不锈钢、工程塑料）的工艺要求。
3.行程范围较大，适合中高等深度的拉伸件或较高工件的压缩成型。
4.可通过更换模具，在同一台设备上完成多道工序，减少工件搬运次数。
5.液压系统设有过载保护功能，当压力超出设定值时自动泄压或报警。

五、选型时的参考因素
选择三梁四柱液压机时，通常需要考虑以下几点：
1.公称压力：设备能提供的最大压制力（单位通常为吨或千牛）。压力应根据工件所需的单位压强乘以投影面积来估算，并留有一定余量。
2.工作台尺寸：下横梁的有效工作区域应大于模具底板的长度和宽度，便于安装模具及机械手。
3.开口高度与行程：开口高度指活动梁在上限位时与下横梁的间距；行程指活动梁能移动的距离。这两项参数决定了能放入的模具高度以及加工后的工件取出空间。
4.顶出缸配置：对于深拉伸件或粉末成型件，顶出缸可以显著提高取件效率和操作安全性。
5.控制方式：是否需要PLC自动循环、压力数字显示、位置传感器等附加功能，取决于生产批量及自动化要求。

六、安全操作提示
1.开机前检查液压油位，油液不足时补充同型号液压油，避免油泵吸空。
2.检查各螺栓连接处是否松动，尤其上、下横梁与立柱之间的锁紧螺母。
3.模具安装应居中放置，避免长时间偏载导致立柱磨损不均或导向精度下降。
4.手动模式调试模具时，应使用点动按钮，使活动梁缓慢接近下止点，确认模具合模无误后再切换为半自动或自动。
5.设备运行时，双手不得伸入工作区域。带有光栅保护或双手启动按钮的设备，不得短接安全功能。
6.定期清理立柱上的铁屑、粉尘，涂抹润滑脂；每季度检查液压管路有无渗漏。

七、常见故障及应对思路
1.活动梁下行时抖动：可能由于液压系统中有空气，可进行排气操作；也可能是立柱润滑不足或磨损不均，需清洁并润滑立柱。
2.压力无法上升：检查油泵是否正常供油、溢流阀是否卡在打开位置、液压油是否过少或过稠。
3.保压时压力下降过快：常见原因为主缸密封圈老化、阀组内漏或油液温度过高导致黏度下降，需更换密封件或检查冷却器。
4.活动梁回程缓慢：可能由于回程阀未完全打开、液压油滤芯堵塞或回程缸密封磨损。

液压机结构图

活塞杆表面硬度高达-55°C，有效防止密封环损伤，不易刮伤

电镀铬层活塞杆

采用全钢结构，经振动时效处理，机械变形小

下顶杠

液压垫

加热板

双缸

压缩
