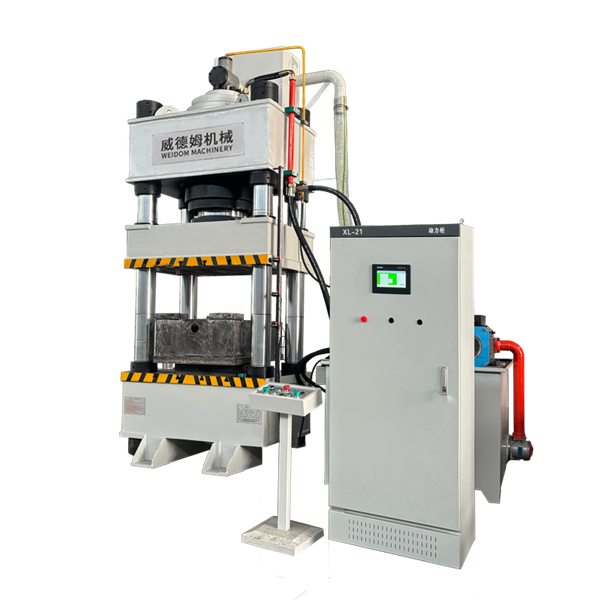

四柱伺服液压机是一种通过四根立柱导向、由伺服电机驱动液压系统工作的压力成型设备。它常见于金属冲压、粉末成型、塑料制品热压、零配件装配等制造环节。

一、结构组成
设备主体由以下几个部分构成：
1.四柱导向系统：四根垂直立柱连接上下平台，保证活动工作台在上下运动时保持稳定和对中。
2.主机架：包括上横梁、活动工作台和下工作台，承载工作时产生的压力。
3.液压系统：由液压泵、阀组、油箱等组成，提供压力油。
4.伺服驱动系统：采用伺服电机带动液压泵，按需输出流量和压力。
5.电气控制系统：通常配备可编程控制器（PLC）与触摸屏，用于设定和监控工艺参数。

二、工作原理
伺服电机根据控制指令驱动液压泵，将液压油送入油缸，推动活动工作台上下运动。通过调节电机的转速和扭矩，可以改变工作台的运动速度、位置及加压压力。当工作台达到设定位置或压力后，系统保持保压或卸荷回程。

三、主要特点
1.动作控制灵活：由于伺服电机可随时调节转速，设备能实现快速下行、慢速靠近、加压、保压、卸压、回程等多段速度与压力控制，适合复杂成型工艺。
2.节能表现较好：设备仅在需要运动和加压时消耗电力。在保压或待机状态下，伺服电机低速运转或停止，相比传统定速液压机能减少空耗。
3.压力与位置精度稳定：通过闭环反馈控制，系统可实时调整输出，使实际压力和工作台位置与设定值保持较小偏差，有利于保证产品一致性。
4.运行平稳，噪音较低：取消了比例溢流阀等易产生节流噪音的元件，整体运行时液压冲击小，工作环境相对安静。
5.油温控制方便：因无效能量产生少，系统发热量降低，可延长液压油和密封件的使用周期。

四、适用场景
1.金属零件的冲孔、压印、拉伸、校平
2.粉末冶金件的压制成形
3.电机转子、轴承等过盈配合件的压装
4.橡胶、塑料、复合材料的热压或冷压
5.其它需要精准控制压力或位移的压制工序

五、操作与维护提示
1.操作：通过触摸屏设定工作压力、保压时间、行程位置等参数，启动后设备按程序自动完成一个循环。
2.维护：定期检查液压油清洁度与油位，清洁立柱并保持润滑，检查伺服电机的散热情况即可。相比传统液压机，无需频繁调节压力阀或更换比例阀滤芯。

液压机结构图

活塞杆表面硬度高达-55°C，有效防止密封环损伤，不易刮伤

电镀铬层活塞杆

采用全钢结构，经振动时效处理，机械变形小

下顶杠

液压垫

加热板

双缸

压缩
