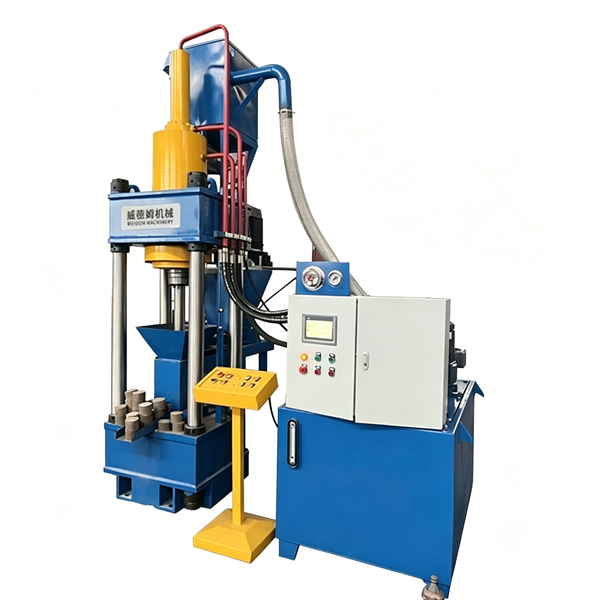

一、设备概述
全自动粉末成型液压机是一种新型的液压专用设备，广泛应用于各种金属粉末、磁性粉末、陶瓷粉末、硬质合金制品、药品等的压制成型。此液压机有独立的液压和电气系统，具有浮动压制，使制品成型密度得到有效控制，保护性脱模和一般性脱模两种脱模方式可供选择，电气控制采用PLC可编程控制器，液压系统采用现代化的插装集成阀，保证液压机连续，频繁的装有机械限位装置，从而保证制品的一致性。
二、核心结构
1.主机框架：普遍采用四梁四柱式结构，由低合金高强度钢焊接，经振动时效处理消除内应力，刚性强、定位准。
2.主液压缸：前端法兰联接于横梁底部，负责施加压制主压力。
3.顶出缸：位于下梁下部，用于压制过程中的浮动脱模与异步浮动功能。
4.充液系统：安装于主缸缸底，补充主油缸快速前进所需油液。
5.控制系统：PLC控制器加人机界面，支持手动调整、半自动、全自动三种工作模式。
三、工作原理
整机工作流程可分为三步：
1.加料：布料缸或螺旋加料装置将预处理后的粉末均匀填充至模具型腔中，加料高度可调，确保粉末分布均匀。
2.压制：液压油经油泵、管路进入油缸，由溢流阀调定系统压力。滑块以较快速度接近模具，随后切换至慢速进行精密压制。压制过程中可实现多次排气，消除坯件内部空气，提升制品密度均匀性。
3.脱模：压制完成后，顶出缸将成型件平稳顶出，配合拉下式模架可避免陶瓷等脆性制品开裂。
四、核心技术亮点
1.双向同步压制技术：上模与下模同步施加压力，避免传统单向压制导致的密度分层问题，制品密度均匀性表现出色。
2.浮动压制功能：压制过程中顶缸异步浮动，实时调整压制密度，确保不同厚度制品均能获得稳定的成型效果。
3.多层高密封结构：液压缸顶部设置多层密封组件与密封气囊，可动态调整密封圈压力，低压时降低磨损，有效延长密封件使用寿命。
4.精密定位控制：装料、成型、脱模三位置均设机械挡块定位，重复定位精度高，保证制品几何尺寸一致。
5.过载保护：液压过载装置可调节冲头压力，装料过满时自动泄压，降低故障率。
五、适用场景
1.粉末冶金领域：铁基/铜基结构件、齿轮、轴承等。
2.陶瓷行业：氧化铝、碳化硅、电子陶瓷器件等。
3.磁性材料：铁氧体、稀土永磁体、软磁材料等。
4.硬质合金：刀具、模具、耐磨件等。
5.石墨/碳素：石墨块、碳砖、电极等。
6.其他：盐砖、蛭石板、浴盐球、药片等。
设备支持一机多用，更换不同模具即可切换产品，从小型精密压机到大型工业设备均有对应型号可选。
六、选型建议
1.吨位选择：硬质合金压制建议选用大吨位机型，常规粉末冶金选用中等吨位即可满足需求。
2.精度要求：对定位精度有较高要求的场景，优先选择配伺服控制系统的机型。
3.自动化程度：批量生产建议选配自动送料、自动脱模功能，可明显缩短单件生产周期。
4.非标定制：如有防爆、特殊行程、模具加热等需求，可与厂家沟通定制方案。
液压机结构图
活塞杆表面硬度高达-55°C，有效防止密封环损伤，不易刮伤
电镀铬层活塞杆
采用全钢结构，经振动时效处理，机械变形小
下顶杠
液压垫
加热板
双缸
压缩
