单柱式液压机是一种以液压油为工作介质，通过液压缸产生压力，完成各种压制、成型、校正等作业的机械设备。它因机身采用单根立柱结构而得名，在中小型工件加工领域应用广泛。
一、结构与设计特点

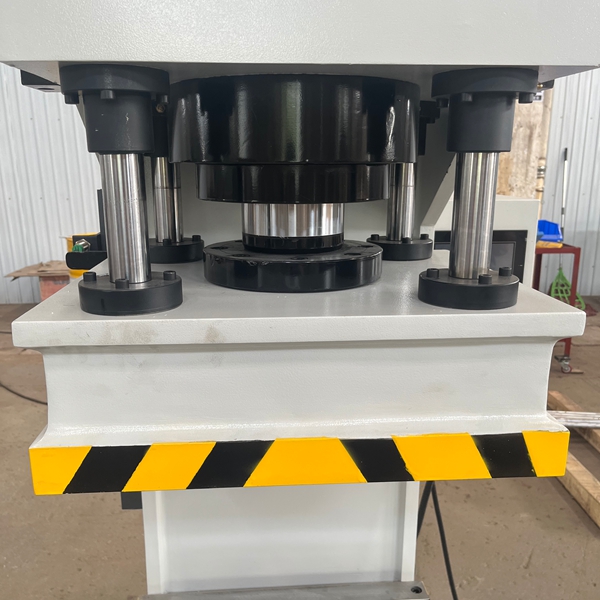

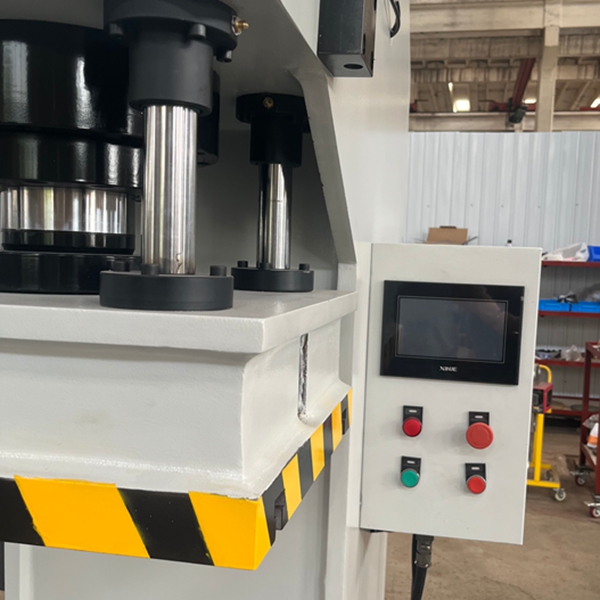

单柱式液压机的主要结构包括：机身、液压缸、液压控制系统、电气控制箱、工作台及压头等部件。

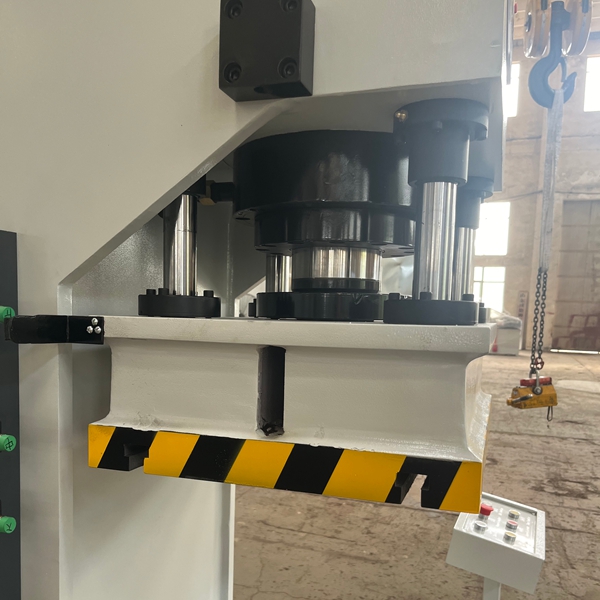

1.C型机身设计：机身呈字母“C”的形状，立柱位于后方。这种开放式结构让操作者可以从左、右、前三个方向靠近工作区，便于放置较长工件或安装复杂模具。
2.紧凑型布局：液压站与机身可一体化设计，节省车间地面空间，也便于移动或重新布置。
3.工作台与压头：工作台面通常加工有T型槽，用于固定模具或工件。压头（活塞杆端部）配有连接螺纹或安装孔，可更换不同压头或工装。
二、工作原理
设备通电后，电动机带动液压泵旋转，将液压油从油箱吸入并加压。高压油经换向阀送入液压缸上腔，推动活塞向下运动（压制行程）。当需要回程时，换向阀改变油路方向，高压油进入液压缸下腔，活塞向上返回。
操作过程中，通过调节溢流阀可以控制系统压力，通过节流阀可以调节压制速度。部分机型还配有保压功能，可在设定时间内保持压力不变。

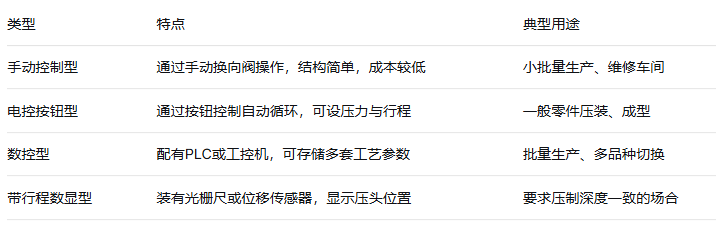

三、主要类型
根据用途和控制方式的不同，单柱式液压机可分为以下几种常见类型：
四、适用加工工艺
单柱式液压机可用于完成以下多种工艺任务：
1.金属粉末成型：将金属粉末在模具中压制成型坯
2.轴承与轴套压装：将过盈配合的轴承、铜套、齿轮等零件压入壳体或轴上
3.板材冲压与弯曲：对薄板进行落料、冲孔、浅拉伸、折弯等加工
4.塑料与橡胶制品压印：用于标记、压花或整形
5.电器触头铆接：对电器开关中的触点进行压铆固定
6.装配与拆卸：将锈蚀或紧配合的零件通过压力分离
五、主要优点
1.机身采用整体焊接或铸造结构，刚性较好，加工时变形小
2.C型开口设计使上下料方便，尤其适合较长或异形工件
3.液压传动平稳，冲击和噪声较小
4.压力和速度可分别调整，适应不同材料的工艺要求
5.维护保养方便，液压系统结构直观，故障排查相对简单
六、安全保护装置
为确保操作人员的人身安全，单柱式液压机通常配备以下保护措施：
1.双手启动按钮：必须左右手同时按下才能动作，防止单手操作时另一只手处于危险区域
2.急停开关：红色大按钮，按下后设备立即停止所有动作

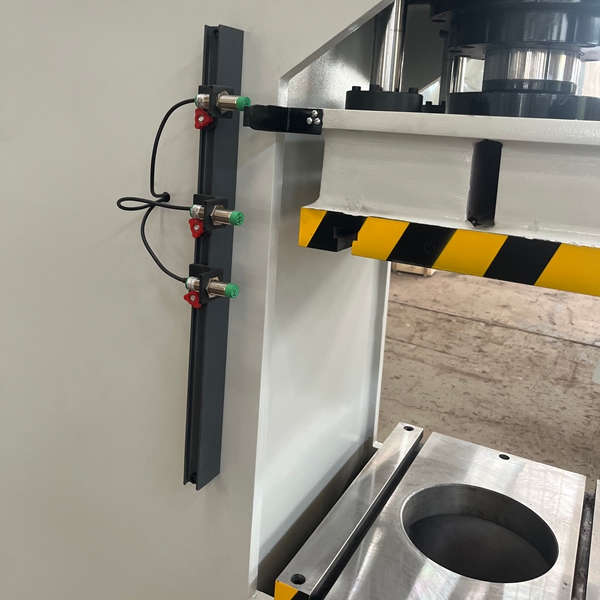

3.限位保护：设置上限位与下限位开关，防止压头超出行程范围
4.压力过载保护：通过溢流阀限定压力，避免超压损坏机身或模具
5.光电保护（选配）：在操作面加装光栅，人手进入危险区域时自动停机
6.防护罩或防护网：在侧面或后方加装防护，防止飞溅物伤人
七、安装与使用要求
安装步骤：
1.将设备放置在水平、坚硬的地面上，可通过底脚螺栓固定
2.向油箱注入规定牌号的液压油（通常为46号抗磨液压油），油位保持在油标中位
3.连接三相电源，注意电机转向应与油泵标识方向一致
4.空载运行2-3分钟，检查有无异常声音或漏油现象
日常操作流程：
1.合上电源开关，启动油泵电机
2.根据工艺要求调整压力调节阀和行程限位
3.将工件放在工作台上或模具内
4.双手按下启动按钮，设备自动完成压制、保压、回程
5.取出工件，检查加工质量
八、维护与保养要点
1.每日检查：液压油油位、管路接头有无渗漏、按钮开关是否灵敏
2.每周清理：清理工作台和压头上的油污、铁屑，保持设备清洁
3.每三个月：更换或过滤液压油（根据使用频率调整），清洗油箱吸油过滤器
4.每半年：检查密封件磨损情况，紧固各部位螺栓，检查压力表准确性
5.每年：对机身、液压缸、阀组进行全方面检查，必要时更换易损件

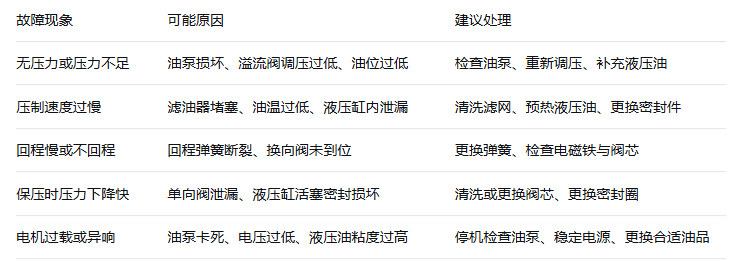

九、常见故障及处理方法
